VHM HPC Bohrer mit 4 Fasen für Alu 5xD mit IK Ø 18,5 mm, Typ AL100-05IK

VHM HPC Bohrer mit 4 Fasen für Alu 5xD mit IK Ø 18,5 mm, poliert

408,80 €

entspricht 486,47 € inkl. MwSt. (19%)
zzgl. Versandkosten

Produktnummer: 20119021

Produktinformationen "VHM HPC Bohrer mit 4 Fasen für Alu 5xD mit IK Ø 18,5 mm, Typ AL100-05IK"

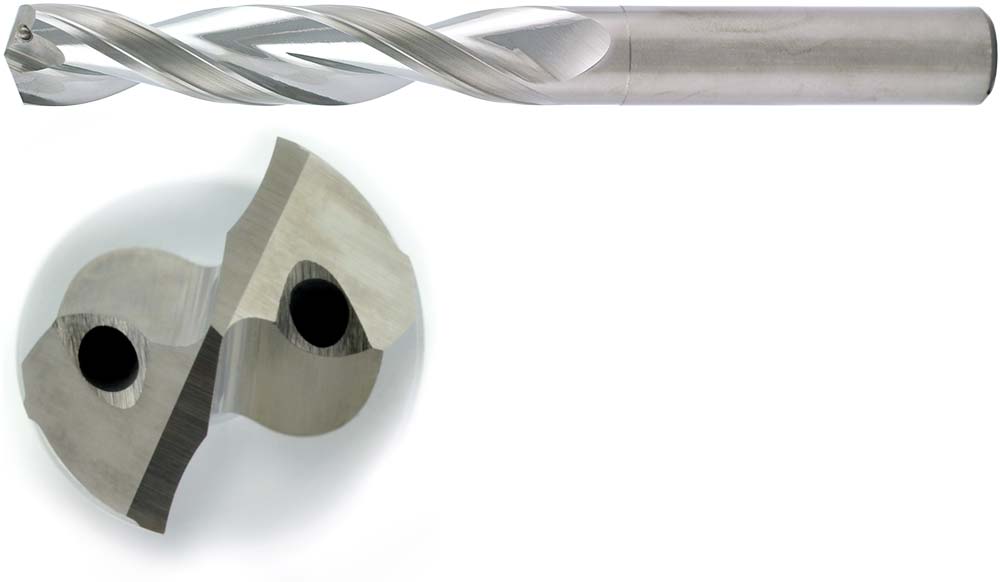

VHM HPC 4 Fasenbohrer mit Innenkühlung Stirnansicht

VHM HPC 4 Fasenbohrer 5xD mit Innenkühlung IK für Aluminium, Typ AL100-05IK-HA

Dieser VHM 4 Fasenbohrer ist für die Bearbeitung von Aluminium ausgelegt.

Die Spitzengeometrie mit 140° Spitzenwinkel garantiert ein sicheres Zentrieren und minimert beim Bohren dank der 4 Fasen und eines weichen Schnittes den Verlauf. Für einen sicheren Spänetransport sorgen polierte Spankammern und durch seine 4 Fasen wird der Bohrer zusätzlich stabilisiert.

5xD
mit Innenkühlung
Schaft: HA zylindrisch, Toleranz h6

VHM Bohrer für Alu in 8xD AL100-08IK

Maße

technische Zeichnung VHM HPC Bohrer AL100

Einsatzgebiet

1.1-2.8

Übersicht Materialgruppen: Download
Schnittdaten: Download

Ødc	lc	l2	l1	Ød1	Art.-Nr.
Maße

m7				h6
3,0	23	28	66	6	AL100-05IK-03.000HA
3,1	23	28	66	6	AL100-05IK-03.100HA
3,2	23	28	66	6	AL100-05IK-03.200HA
3,3	23	28	66	6	AL100-05IK-03.300HA
3,4	23	28	66	6	AL100-05IK-03.400HA
3,5	23	28	66	6	AL100-05IK-03.500HA
3,6	23	28	66	6	AL100-05IK-03.600HA
3,7	23	28	66	6	AL100-05IK-03.700HA
3,8	29	36	74	6	AL100-05IK-03.800HA
3,9	29	36	74	6	AL100-05IK-03.900HA
4,0	29	36	74	6	AL100-05IK-04.000HA
4,1	29	36	74	6	AL100-05IK-04.100HA
4,2	29	36	74	6	AL100-05IK-04.200HA
4,3	29	36	74	6	AL100-05IK-04.300HA
4,4	29	36	74	6	AL100-05IK-04.400HA
4,5	29	36	74	6	AL100-05IK-04.500HA
4,6	29	36	74	6	AL100-05IK-04.600HA
4,7	29	36	74	6	AL100-05IK-04.700HA
4,8	35	44	82	6	AL100-05IK-04.800HA
4,9	35	44	82	6	AL100-05IK-04.900HA
5,0	35	44	82	6	AL100-05IK-05.000HA
5,1	35	44	82	6	AL100-05IK-05.100HA
5,2	35	44	82	6	AL100-05IK-05.200HA
5,3	35	44	82	6	AL100-05IK-05.300HA
5,4	35	44	82	6	AL100-05IK-05.400HA
5,5	35	44	82	6	AL100-05IK-05.500HA
5,6	35	44	82	6	AL100-05IK-05.600HA
5,7	35	44	82	6	AL100-05IK-05.700HA
5,8	35	44	82	6	AL100-05IK-05.800HA
5,9	35	44	82	6	AL100-05IK-05.900HA
6,0	35	44	82	6	AL100-05IK-06.000HA
6,1	43	53	91	8	AL100-05IK-06.100HA
6,2	43	53	91	8	AL100-05IK-06.200HA
6,3	43	53	91	8	AL100-05IK-06.300HA
6,4	43	53	91	8	AL100-05IK-06.400HA
6,5	43	53	91	8	AL100-05IK-06.500HA
6,6	43	53	91	8	AL100-05IK-06.600HA
6,7	43	53	91	8	AL100-05IK-06.700HA
6,8	43	53	91	8	AL100-05IK-06.800HA
6,9	43	53	91	8	AL100-05IK-06.900HA
7,0	43	53	91	8	AL100-05IK-07.000HA
7,1	43	53	91	8	AL100-05IK-07.100HA
7,2	43	53	91	8	AL100-05IK-07.200HA
7,3	43	53	91	8	AL100-05IK-07.300HA
7,4	43	53	91	8	AL100-05IK-07.400HA
7,5	43	53	91	8	AL100-05IK-07.500HA
7,6	43	53	91	8	AL100-05IK-07.600HA
7,7	43	53	91	8	AL100-05IK-07.700HA
7,8	43	53	91	8	AL100-05IK-07.800HA
7,9	43	53	91	8	AL100-05IK-07.900HA
8,0	43	53	91	8	AL100-05IK-08.000HA
8,1	49	61	103	10	AL100-05IK-08.100HA
8,2	49	61	103	10	AL100-05IK-08.200HA
8,3	49	61	103	10	AL100-05IK-08.300HA
8,4	49	61	103	10	AL100-05IK-08.400HA
8,5	49	61	103	10	AL100-05IK-08.500HA
8,6	49	61	103	10	AL100-05IK-08.600HA
8,7	49	61	103	10	AL100-05IK-08.700HA
8,8	49	61	103	10	AL100-05IK-08.800HA
8,9	49	61	103	10	AL100-05IK-08.900HA
9,0	49	61	103	10	AL100-05IK-09.000HA
9,1	49	61	103	10	AL100-05IK-09.100HA
9,2	49	61	103	10	AL100-05IK-09.200HA
9,3	49	61	103	10	AL100-05IK-09.300HA
9,4	49	61	103	10	AL100-05IK-09.400HA
9,5	49	61	103	10	AL100-05IK-09.500HA
9,6	49	61	103	10	AL100-05IK-09.600HA
9,7	49	61	103	10	AL100-05IK-09.700HA
9,8	49	61	103	10	AL100-05IK-09.800HA
9,9	49	61	103	10	AL100-05IK-09.900HA
10,0	49	61	103	10	AL100-05IK-10.000HA
10,2	56	71	118	12	AL100-05IK-10.200HA
10,5	56	71	118	12	AL100-05IK-10.500HA
10,8	56	71	118	12	AL100-05IK-10.800HA
11,0	56	71	118	12	AL100-05IK-11.000HA
11,5	56	71	118	12	AL100-05IK-11.500HA
11,8	56	71	118	12	AL100-05IK-11.800HA
12,0	56	71	118	12	AL100-05IK-12.000HA
12,5	60	77	124	14	AL100-05IK-12.500HA
12,8	60	77	124	14	AL100-05IK-12.800HA
13,0	60	77	124	14	AL100-05IK-13.000HA
13,5	60	77	124	14	AL100-05IK-13.500HA
13,8	60	77	124	14	AL100-05IK-13.800HA
14,0	60	77	124	14	AL100-05IK-14.000HA
14,5	63	83	133	16	AL100-05IK-14.500HA
14,8	63	83	133	16	AL100-05IK-14.800HA
15,0	63	83	133	16	AL100-05IK-15.000HA
15,5	63	83	133	16	AL100-05IK-15.500HA
15,8	63	83	133	16	AL100-05IK-15.800HA
16,0	63	83	133	16	AL100-05IK-16.000HA
16,5	71	93	143	18	AL100-05IK-16.500HA
16,8	71	93	143	18	AL100-05IK-16.800HA
17,0	71	93	143	18	AL100-05IK-17.000HA
17,5	71	93	143	18	AL100-05IK-17.500HA
17,8	71	93	143	18	AL100-05IK-17.800HA
18,0	71	93	143	18	AL100-05IK-18.000HA
18,5	77	101	153	20	AL100-05IK-18.500HA
18,8	77	101	153	20	AL100-05IK-18.800HA
19,0	77	101	153	20	AL100-05IK-19.000HA
19,5	77	101	153	20	AL100-05IK-19.500HA
19,8	77	101	153	20	AL100-05IK-19.800HA
20,0	77	101	153	20	AL100-05IK-20.000HA

Eigenschaften

Relevante Downloads

Schnittdaten

Anwendung:	Durchgangsloch, Pakete Bohren, Querbohrungen, Sackloch, Schraeger Austritt
Bohrtiefe xD:	5xD
Einsatzgebiet:	N
HPC/HSC:	4 Fasen, hpc, IK
Schneiden:	z2
VHM/HSS(E):	vhm
Schneidenlänge:	77
Durchmesser:	18,5
Beschichtung:	blank
Schaftform:	HA
